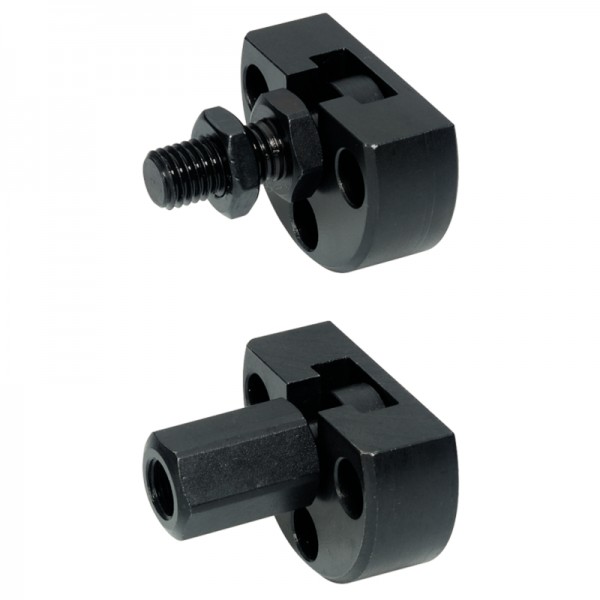

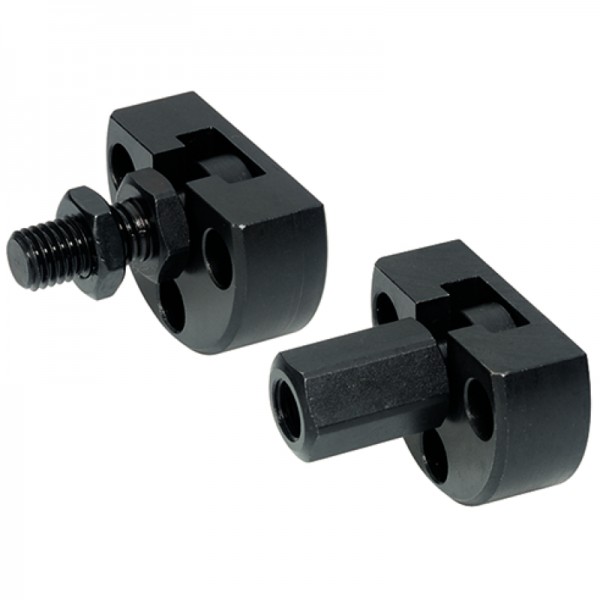

Halder - EH 25100.: Accouplements rapides ‒ avec compensation radiale et bride de fixation

Accouplement rapide avec compensation du déplacement radial pour utilisations multiples, p. ex. comme connexion entre tige de piston et unité de mouvement linéaire.

Matières

Bride

• acier traité, revenu, phosphaté

Pièce d'accouplement

• acier traité, revenu, phosphaté

Écrou

• acier, noir (ISO 4035/8675)

Assemblage

Le montage et le démontage du couplage simple, robuste, en deux parties, se fait au moyen d'une rainure en T, aucun ajustement manuel n'est nécessaire.

L'accouplements rapide peut être monté sur des vérin linéaires pneumatiques ou hydrauliques grâce au filetage de raccordement.

Notes

Les accouplements rapides ne transmettent pas de couple.
