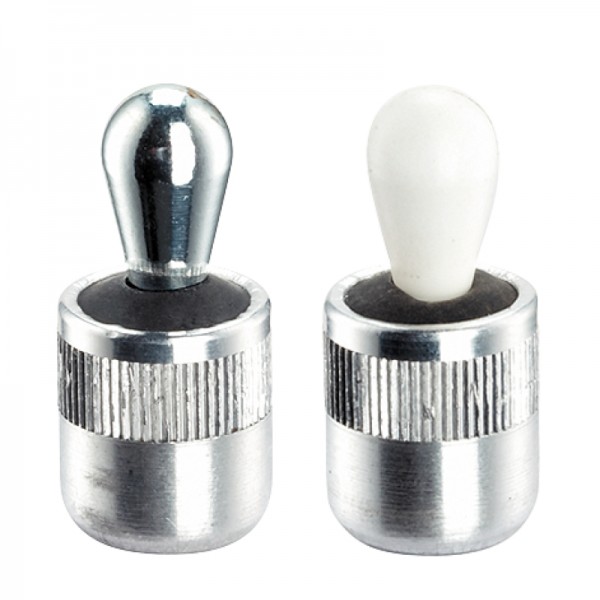

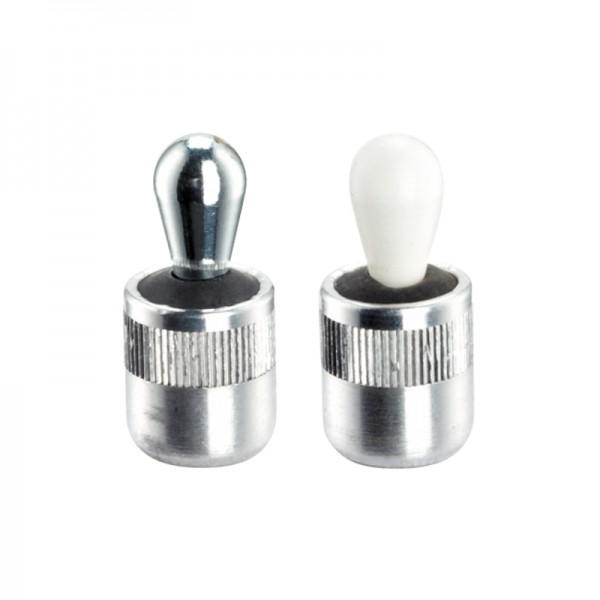

Halder - EH 2B150.: Poussoirs latéraux ‒ lisses, avec joint d'étanchéité - INCH

Utilisables pour positionner et appliquer une pression, p. ex. pour la peinture ou le sablage de pièces.

Joint d'étanchéité pour protéger des copeaux et poussières.

Matières

Joint

Corps

aluminium

Ressort

inox

Embout

acier cémenté, galvanisé

Assemblage

Montage par emmanchement.

Formule de calcul de l'entraxe pour l'alésage de montage:

l0 = z/2 + w + x

l0 = entraxe,

y = hauteur de pièce,

w = longueur de pièce,

x = course,

z = diam. de butée

Dimension x pour pièces à usiner plus grandes que l2 - d2/2, alors x = d2/2 - s

Dimension x pour pièces à usiner plus petites que l2 - d2/2, alors x = d2/2 - s - [(l2 - d2/2 - y) x 0,123]

Caractéristique

Ressort léger = ressort inox

Choisir un produit

Fiche technique PDF

Contact

Cod.	Nom du produit	Qté & Panier
2B150.0110	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/Force légère du ressort \| d1=1/4 inch / d2=0,118 inch / Pression=~ 2,2 lb \| 2B150.0110	INSCRIPTION / SE CONNECTER
2B150.0111	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/force standard du ressort \| d1=1/4 inch / d2=0,118 inch / Pression=~ 4,5 lb \| 2B150.0111	INSCRIPTION / SE CONNECTER
2B150.0112	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/force puissante du ressort \| d1=1/4 inch / d2=0,118 inch / Pression=~ 9 lb \| 2B150.0112	INSCRIPTION / SE CONNECTER
2B150.0120	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/Force légère du ressort \| d1=7/16 inch / d2=0,197 inch / Pression=~ 4,5 lb \| 2B150.0120	INSCRIPTION / SE CONNECTER
2B150.0121	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/force standard du ressort \| d1=7/16 inch / d2=0,197 inch / Pression=~ 11,2 lb \| 2B150.0121	INSCRIPTION / SE CONNECTER
2B150.0122	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/force puissante du ressort \| d1=7/16 inch / d2=0,197 inch / Pression=~ 21,5 lb \| 2B150.0122	INSCRIPTION / SE CONNECTER
2B150.0125	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/Force légère du ressort \| d1=7/16 inch / d2=0,236 inch / Pression=~ 9 lb \| 2B150.0125	INSCRIPTION / SE CONNECTER
2B150.0126	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/force standard du ressort \| d1=7/16 inch / d2=0,236 inch / Pression=~ 16,9 lb \| 2B150.0126	INSCRIPTION / SE CONNECTER
2B150.0127	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/force puissante du ressort \| d1=7/16 inch / d2=0,236 inch / Pression=~ 22,5 lb \| 2B150.0127	INSCRIPTION / SE CONNECTER
2B150.0130	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/Force légère du ressort \| d1=1/2 inch / d2=0,315 inch / Pression=~ 11,2 lb \| 2B150.0130	INSCRIPTION / SE CONNECTER
2B150.0131	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/force standard du ressort \| d1=1/2 inch / d2=0,315 inch / Pression=~ 22,5 lb \| 2B150.0131	INSCRIPTION / SE CONNECTER
2B150.0132	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/force puissante du ressort \| d1=1/2 inch / d2=0,315 inch / Pression=~ 34 lb \| 2B150.0132	INSCRIPTION / SE CONNECTER
2B150.0140	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/Force légère du ressort \| d1=5/8 inch / d2=0,393 inch / Pression=~ 22,5 lb \| 2B150.0140	INSCRIPTION / SE CONNECTER
2B150.0141	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/force standard du ressort \| d1=5/8 inch / d2=0,393 inch / Pression=~ 34 lb \| 2B150.0141	INSCRIPTION / SE CONNECTER
2B150.0142	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/force puissante du ressort \| d1=5/8 inch / d2=0,393 inch / Pression=~ 45 lb \| 2B150.0142	INSCRIPTION / SE CONNECTER
2B150.0150	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/Force légère du ressort \| d1=1/4 inch / d2=0,118 inch / Pression=~ 2,2 lb \| 2B150.0150	INSCRIPTION / SE CONNECTER
2B150.0160	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/Force légère du ressort \| d1=7/16 inch / d2=0,197 inch / Pression=~ 4,5 lb \| 2B150.0160	INSCRIPTION / SE CONNECTER
2B150.0165	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/Force légère du ressort \| d1=7/16 inch / d2=0,236 inch / Pression=~ 9 lb \| 2B150.0165	INSCRIPTION / SE CONNECTER
2B150.0170	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/Force légère du ressort \| d1=1/2 inch / d2=0,315 inch / Pression=~ 11,2 lb \| 2B150.0170	INSCRIPTION / SE CONNECTER
2B150.0180	Poussoirs latéraux, lisses, avec joint d'étanchéité - INCH/Force légère du ressort \| d1=5/8 inch / d2=0,393 inch / Pression=~ 22,5 lb \| 2B150.0180	INSCRIPTION / SE CONNECTER
