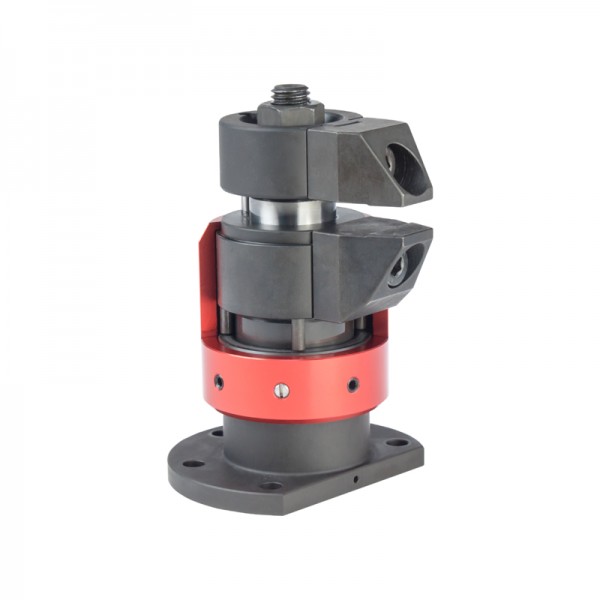

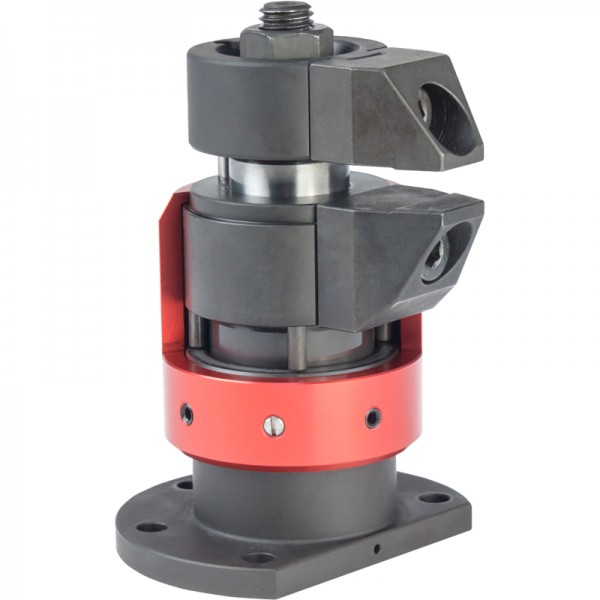

Halder - EH 23320.: Schwimmspanner ‒ kompakte Bauform, kombinierte Spannung und Verblockung M 12

Der Schwimmspanner dient zum Spannen und Abstützen von überbestimmten Spannstellen an Bauteilen.

Die Vorteile des Schwimmspanners sind:

• Vibrationshemmung während der Bearbeitung.
• Spannen von Rippen, Sicken und Laschen zur Versteifung bei gespannten Bauteilen.
• Deformationsfreies Spannen von Rohteilen.
• Verringerte Spannhöhe aufgrund kompakter Bauweise.

Werkstoff

Stellhülse

• Aluminium, rot eloxiert

Grundkörper

• Einsatzstahl, nitriert, manganphosphatiert und geschliffen

Spannbacken

• Einsatzstahl, nitriert, manganphosphatiert

Montage

• Schwimmspanner (Befestigungsbohrungen für M 6, siehe Einbauskizze) auf Vorrichtung befestigen.
• Höhenanschlag und Schwenkbereich mit Stellhülse justieren und mit Gewindestift klemmen (4x SW 2,5). Bei Einstellung der Höhenbegrenzung nach oben großzügig Spiel berücksichtigen (Werkstücktoleranz).

Bedienung

• Schwimmspanner nach unten drücken.
• Spannbacken bis zum Anschlag einschwenken. Schwimmspanner legt sich mit leichter Federkraft unten am Werkstück an.
• Schwimmspanner mit Sechskantmutter (SW 18) anziehen (min. Drehmoment 15 Nm, max. Drehmoment 30 Nm). Beim Spannvorgang wird das Werkstück geklemmt und gleichzeitig abgestützt.
• Entspannen erfolgt in umgekehrter Schrittfolge.

Hinweise

Für spezifische Spannsituationen können die serienmäßig mitgelieferten Spannbacken abgeändert bzw. ausgetauscht werden (siehe Katalogzeichnung: Schraube ISO 4762 - M8 - 12.9, M max. = 43 Nm).

Zubehör

Als Zubehör bieten wir Austauschbacken mit vergrößertem Spannbereich - siehe 23320.0050-0058, sowie Pendelbacken - siehe 23320.0148-0156.
