Halder - EH 23310.: Aufsitzspanner ‒ Größe 82,5

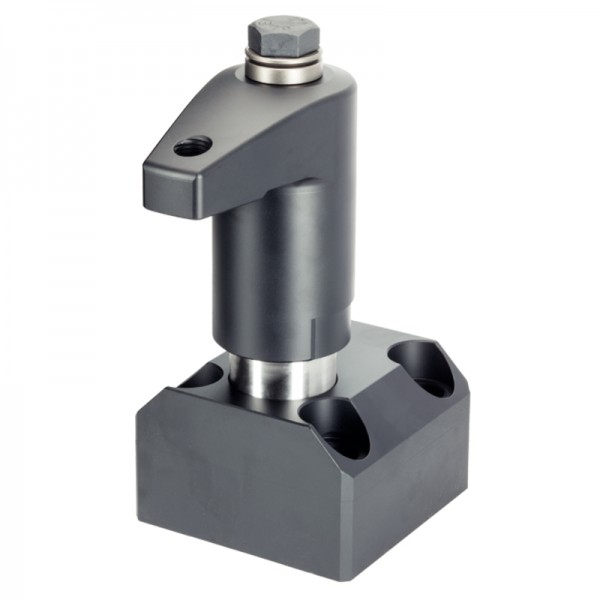

Der Aufsitzspanner ist ein universelles mechanisches Spannelement für schnelles und komfortables Wechseln und Spannen von Werkstücken mittels von Hand schwenkbarer Spannpratze.

Die Spanner haben folgende Vorteile:

• Kompakte Bauweise
• Spannkraft bis max. 30 kN mittels Spannschraube SW 36
• Sprannpratze 360° schwenkbar
• Spannhub 30 mm
• Spannhöhe max. 250 mm
• Integrierte Spannhöhenbegrenzung für sichere Funktionsweise
• Befestigung mittels 4 Zylinderschrauben M 24, Güte 8.8 (Anzugsdrehmoment 600 Nm) im Lochabstand 100 x 100 mm.

Werkstoff

• Einsatzstahl, einsatzgehärtet, brüniert und geschliffen

Montage

Befestigung mit 4 Zylinderschrauben M 24, Güte 8.8 (Anzugsdrehmoment 600 Nm) im Lochabstand 100 x 100 mm.

Verweise

Mit dem Positionierring 23310.0351 kann eine punktgenaue Wiederholspannung erzielt werden.
