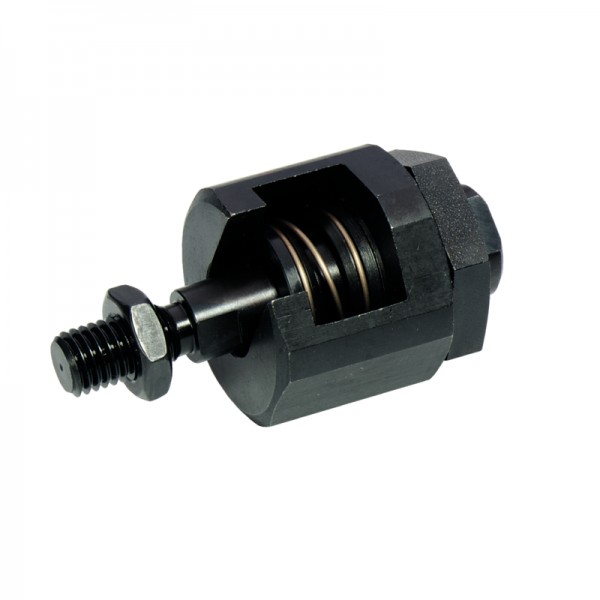

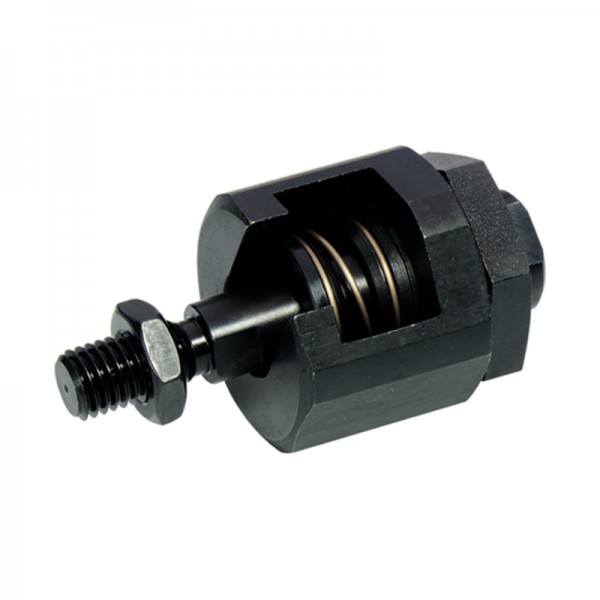

Halder - EH 25100.: Schnellsteckkupplungen ‒ mit Winkel- und Radialversatzausgleich

Axial spielfrei einstellbare Schnellsteckkupplung mit Winkel- und Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z. B. bei nicht ausgerichteten Linearbewegungen.

Kompakte Bauweise ohne lose Bauteile.

Werkstoff

Klaue

• Vergütungsstahl, vergütet, phosphatiert

Pfanne

• Vergütungsstahl, vergütet, phosphatiert

Kupplungsteil

• Vergütungsstahl, nitriert, schwarz

Mutter

• Vergütungsstahl, phosphatiert

Kontermutter

• Stahl, schwarz (ISO 4035/8675)

Feder

• Rostfreier Stahl

Montage

Die Montage bzw. Demontage erfolgt mittels T-Nute, ein manuelles Nachjustieren entfällt.

Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.

Hinweise

Die Kupplung überträgt keine Drehmomente.
