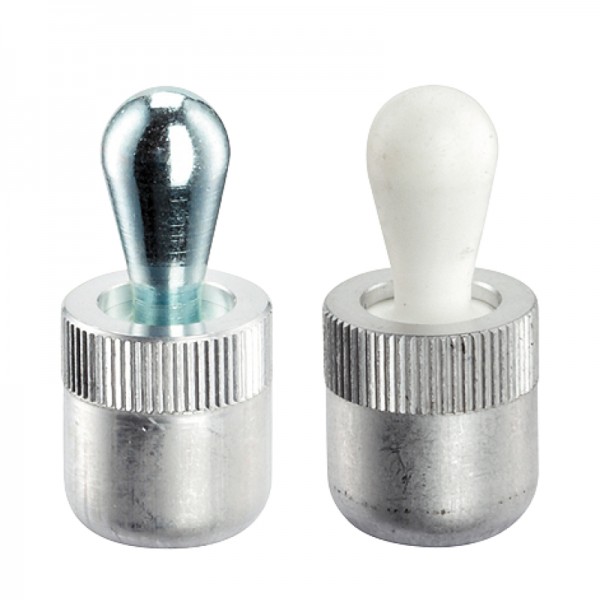

Halder - EH 22150.: Seitendruckstücke ‒ glatt, ohne Abdichtung

Verwendung zum Positionieren und Andrücken wie z.B. beim Lackieren und Sandstrahlen.

Werkstoff

Hülse

Aluminium Al

Feder

Rostfreier Stahl

Stift

Stahl, einsatzgehärtet, galvanisch verzinkt

Montage

Montage durch Einpressen.

Formel zum Berechnen des Achsabstands für die Montagebohrung:

l0 = z/2 + w + x,

l0 = Achsabstand,

y = Werkstückhöhe,

w = Werkstücklänge,

x = Koordinatenmaß,

z = Anschlagdurchmesser

Berechnung Maß x:

y größer oder gleich l2 - d2/2, dann x = d2/2 - s

oder

y kleiner als l2 - d2/2, dann x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]

Kennzeichnung

Ausführung leichte Federkraft = Feder aus rostfreiem Stahl

Produkt auswählen

PDF technisches Datenblatt

Kontakt

Cod.	Produktbezeichnung	Anzahl & Warenkorb
22150.0010	Seitendruckstücke, glatt, ohne Abdichtung/leichte Federkraft \| d1=6 mm / d2=3 mm / Federkraft=~ 10 N \| 22150.0010	REGISTRIEREN / ANMELDEN
22150.0011	Seitendruckstücke, glatt, ohne Abdichtung/Standard-Federkraft \| d1=6 mm / d2=3 mm / Federkraft=~ 20 N \| 22150.0011	REGISTRIEREN / ANMELDEN
22150.0012	Seitendruckstücke, glatt, ohne Abdichtung/starke Federkraft \| d1=6 mm / d2=3 mm / Federkraft=~ 40 N \| 22150.0012	REGISTRIEREN / ANMELDEN
22150.0020	Seitendruckstücke, glatt, ohne Abdichtung/leichte Federkraft \| d1=10 mm / d2=5 mm / Federkraft=~ 20 N \| 22150.0020	REGISTRIEREN / ANMELDEN
22150.0021	Seitendruckstücke, glatt, ohne Abdichtung/Standard-Federkraft \| d1=10 mm / d2=5 mm / Federkraft=~ 50 N \| 22150.0021	REGISTRIEREN / ANMELDEN
22150.0022	Seitendruckstücke, glatt, ohne Abdichtung/starke Federkraft \| d1=10 mm / d2=5 mm / Federkraft=~ 100 N \| 22150.0022	REGISTRIEREN / ANMELDEN
22150.0025	Seitendruckstücke, glatt, ohne Abdichtung/leichte Federkraft \| d1=10 mm / d2=6 mm / Federkraft=~ 40 N \| 22150.0025	REGISTRIEREN / ANMELDEN
22150.0026	Seitendruckstücke, glatt, ohne Abdichtung/Standard-Federkraft \| d1=10 mm / d2=6 mm / Federkraft=~ 75 N \| 22150.0026	REGISTRIEREN / ANMELDEN
22150.0027	Seitendruckstücke, glatt, ohne Abdichtung/starke Federkraft \| d1=10 mm / d2=6 mm / Federkraft=~ 100 N \| 22150.0027	REGISTRIEREN / ANMELDEN
22150.0030	Seitendruckstücke, glatt, ohne Abdichtung/leichte Federkraft \| d1=12 mm / d2=8 mm / Federkraft=~ 50 N \| 22150.0030	REGISTRIEREN / ANMELDEN
22150.0031	Seitendruckstücke, glatt, ohne Abdichtung/Standard-Federkraft \| d1=12 mm / d2=8 mm / Federkraft=~ 100 N \| 22150.0031	REGISTRIEREN / ANMELDEN
22150.0032	Seitendruckstücke, glatt, ohne Abdichtung/starke Federkraft \| d1=12 mm / d2=8 mm / Federkraft=~ 150 N \| 22150.0032	REGISTRIEREN / ANMELDEN
22150.0040	Seitendruckstücke, glatt, ohne Abdichtung/leichte Federkraft \| d1=16 mm / d2=10 mm / Federkraft=~ 100 N \| 22150.0040	REGISTRIEREN / ANMELDEN
22150.0041	Seitendruckstücke, glatt, ohne Abdichtung/Standard-Federkraft \| d1=16 mm / d2=10 mm / Federkraft=~ 150 N \| 22150.0041	REGISTRIEREN / ANMELDEN
22150.0042	Seitendruckstücke, glatt, ohne Abdichtung/starke Federkraft \| d1=16 mm / d2=10 mm / Federkraft=~ 200 N \| 22150.0042	REGISTRIEREN / ANMELDEN
22150.0050	Seitendruckstücke, glatt, ohne Abdichtung/leichte Federkraft \| d1=6 mm / d2=3 mm / Federkraft=~ 10 N \| 22150.0050	REGISTRIEREN / ANMELDEN
22150.0060	Seitendruckstücke, glatt, ohne Abdichtung/leichte Federkraft \| d1=10 mm / d2=5 mm / Federkraft=~ 20 N \| 22150.0060	REGISTRIEREN / ANMELDEN
22150.0062	Seitendruckstücke, glatt, ohne Abdichtung/leichte Federkraft \| d1=10 mm / d2=6 mm / Federkraft=~ 40 N \| 22150.0062	REGISTRIEREN / ANMELDEN
22150.0070	Seitendruckstücke, glatt, ohne Abdichtung/leichte Federkraft \| d1=12 mm / d2=8 mm / Federkraft=~ 50 N \| 22150.0070	REGISTRIEREN / ANMELDEN
22150.0080	Seitendruckstücke, glatt, ohne Abdichtung/leichte Federkraft \| d1=16 mm / d2=10 mm / Federkraft=~ 100 N \| 22150.0080	REGISTRIEREN / ANMELDEN

Verfügbarkeit: Auf Lager
