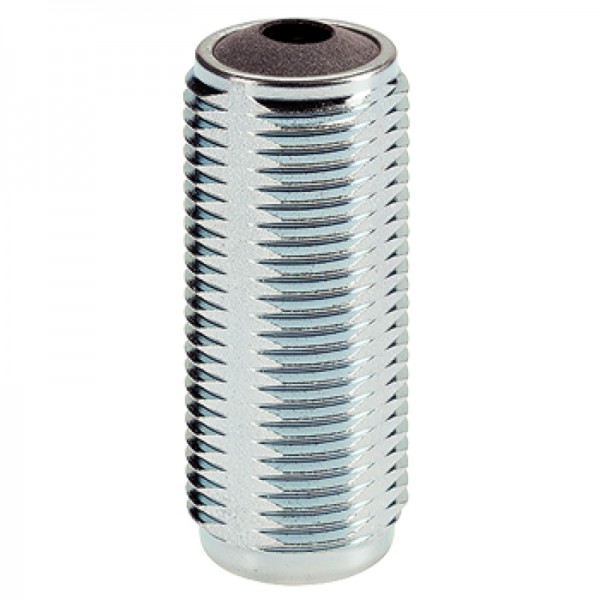

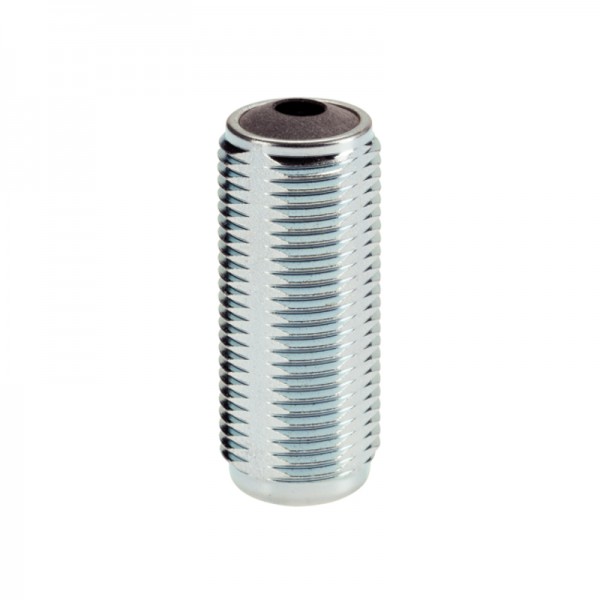

Halder - EH 22150.: Seitendruckstücke ‒ mit Gewinde, mit Abdichtung, mit Innengewinde

Verwendung zum Positionieren und Andrücken wie z.B. beim Lackieren und Sandstrahlen.

Mit Abdichtung gegen Späne und Schmutz.

Werkstoff

Dichtung

Hülse

Stahl, verzinkt

Gewindescheibe

Stahl, brüniert

Feder

Rostfreier Stahl

Montage

Formel zum Berechnen des Achsabstands für die Montagebohrung:

l0 = z/2 + w + x,

l0 = Achsabstand,

y = Werkstückhöhe,

w = Werkstücklänge,

x = Koordinatenmaß,

z = Anschlagdurchmesser

Berechnung Maß x für Werkstücke: x = d2/2 - s

Montage durch Einschrauben mit Montagewerkzeug.

Kennzeichnung

Ausführung leichte Federkraft = Feder aus rostfreiem Stahl

Hinweise

In die Gewindescheibe können individuelle Stifte eingeschraubt werden.

Produkt auswählen

PDF technisches Datenblatt

Kontakt

Cod.	Produktbezeichnung	Anzahl & Warenkorb
22150.1410	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/leichte Federkraft \| d1=M12 / l1=11,5 mm / Federkraft=~ 20 N \| 22150.1410	REGISTRIEREN / ANMELDEN
22150.1411	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/Standard-Federkraft \| d1=M12 / l1=11,5 mm / Federkraft=~ 50 N \| 22150.1411	REGISTRIEREN / ANMELDEN
22150.1412	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/starke Federkraft \| d1=M12 / l1=11,5 mm / Federkraft=~ 100 N \| 22150.1412	REGISTRIEREN / ANMELDEN
22150.1414	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/leichte Federkraft \| d1=M12 / l1=19 mm / Federkraft=~ 20 N \| 22150.1414	REGISTRIEREN / ANMELDEN
22150.1415	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/Standard-Federkraft \| d1=M12 / l1=19 mm / Federkraft=~ 50 N \| 22150.1415	REGISTRIEREN / ANMELDEN
22150.1416	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/starke Federkraft \| d1=M12 / l1=19 mm / Federkraft=~ 100 N \| 22150.1416	REGISTRIEREN / ANMELDEN
22150.1418	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/leichte Federkraft \| d1=M12 / l1=26,5 mm / Federkraft=~ 20 N \| 22150.1418	REGISTRIEREN / ANMELDEN
22150.1419	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/Standard-Federkraft \| d1=M12 / l1=26,5 mm / Federkraft=~ 50 N \| 22150.1419	REGISTRIEREN / ANMELDEN
22150.1420	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/starke Federkraft \| d1=M12 / l1=26,5 mm / Federkraft=~ 100 N \| 22150.1420	REGISTRIEREN / ANMELDEN
22150.1430	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/leichte Federkraft \| d1=M12 / l1=11,5 mm / Federkraft=~ 40 N \| 22150.1430	REGISTRIEREN / ANMELDEN
22150.1431	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/Standard-Federkraft \| d1=M12 / l1=11,5 mm / Federkraft=~ 75 N \| 22150.1431	REGISTRIEREN / ANMELDEN
22150.1432	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/starke Federkraft \| d1=M12 / l1=11,5 mm / Federkraft=~ 100 N \| 22150.1432	REGISTRIEREN / ANMELDEN
22150.1434	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/leichte Federkraft \| d1=M12 / l1=19 mm / Federkraft=~ 40 N \| 22150.1434	REGISTRIEREN / ANMELDEN
22150.1435	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/Standard-Federkraft \| d1=M12 / l1=19 mm / Federkraft=~ 75 N \| 22150.1435	REGISTRIEREN / ANMELDEN
22150.1436	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/starke Federkraft \| d1=M12 / l1=19 mm / Federkraft=~ 100 N \| 22150.1436	REGISTRIEREN / ANMELDEN
22150.1438	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/leichte Federkraft \| d1=M12 / l1=26,5 mm / Federkraft=~ 40 N \| 22150.1438	REGISTRIEREN / ANMELDEN
22150.1439	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/Standard-Federkraft \| d1=M12 / l1=26,5 mm / Federkraft=~ 75 N \| 22150.1439	REGISTRIEREN / ANMELDEN
22150.1440	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/starke Federkraft \| d1=M12 / l1=26,5 mm / Federkraft=~ 100 N \| 22150.1440	REGISTRIEREN / ANMELDEN
22150.1450	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/leichte Federkraft \| d1=M18 x 1,5 / l1=18 mm / Federkraft=~ 100 N \| 22150.1450	REGISTRIEREN / ANMELDEN
22150.1451	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/Standard-Federkraft \| d1=M18 x 1,5 / l1=18 mm / Federkraft=~ 150 N \| 22150.1451	REGISTRIEREN / ANMELDEN
22150.1452	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/starke Federkraft \| d1=M18 x 1,5 / l1=18 mm / Federkraft=~ 200 N \| 22150.1452	REGISTRIEREN / ANMELDEN
22150.1454	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/leichte Federkraft \| d1=M18 x 1,5 / l1=31,5 mm / Federkraft=~ 100 N \| 22150.1454	REGISTRIEREN / ANMELDEN
22150.1455	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/Standard-Federkraft \| d1=M18 x 1,5 / l1=31,5 mm / Federkraft=~ 150 N \| 22150.1455	REGISTRIEREN / ANMELDEN
22150.1456	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/starke Federkraft \| d1=M18 x 1,5 / l1=31,5 mm / Federkraft=~ 200 N \| 22150.1456	REGISTRIEREN / ANMELDEN
22150.1458	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/leichte Federkraft \| d1=M18 x 1,5 / l1=45 mm / Federkraft=~ 100 N \| 22150.1458	REGISTRIEREN / ANMELDEN
22150.1459	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/Standard-Federkraft \| d1=M18 x 1,5 / l1=45 mm / Federkraft=~ 150 N \| 22150.1459	REGISTRIEREN / ANMELDEN
22150.1460	Seitendruckstücke, mit Gewinde, mit Abdichtung, mit Innengewinde/starke Federkraft \| d1=M18 x 1,5 / l1=45 mm / Federkraft=~ 200 N \| 22150.1460	REGISTRIEREN / ANMELDEN
