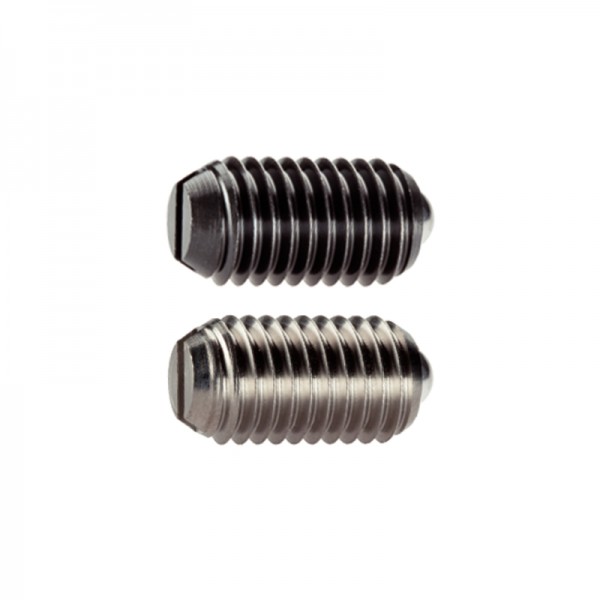

Halder - EH 22051.: Federnde Druckstücke ‒ mit rollender Kugel und Schlitz

Federnde Druckstücke können zur Arretierung sowie als An- und Abdrückstift eingesetzt werden.

Die Lagerung der Kugel ermöglicht ein Abrollen und dadurch wird der Verschleiß am Gegenstück minimiert. Zudem wirkt sich dies, in Abhängigkeit vom Gegenstück, positiv auf das Rastverhalten aus.

Ein weiterer Vorteil der kunststoffgelagerten Kugel ist die elektrische Isolierung.

Werkstoff

Hülse

• Automatenstahl, brüniert

Lager

• Kunststoff

Kugel

• Kugellagerstahl, gehärtet

Feder

• Rostfreier Stahl

Kennzeichnung

Standard-Federkraft: keine Markierung

Hinweise

Sonderausführung auf Anfrage.

Federnde Druckstücke werden speziell auf Federweg und Federkraft geprüft.

Verweise

Gewindesicherung auf Anfrage, siehe Anhang - Technische Daten -

Berechnung des Rastwiderstands, siehe Infoseite zu Beginn des Abschnitts.
