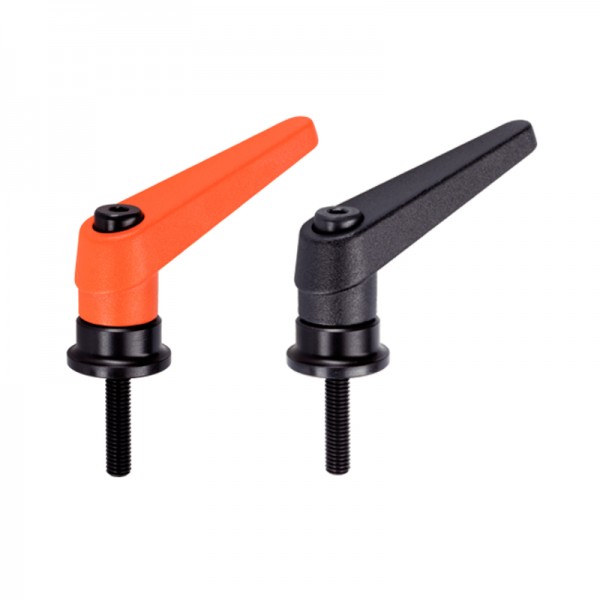

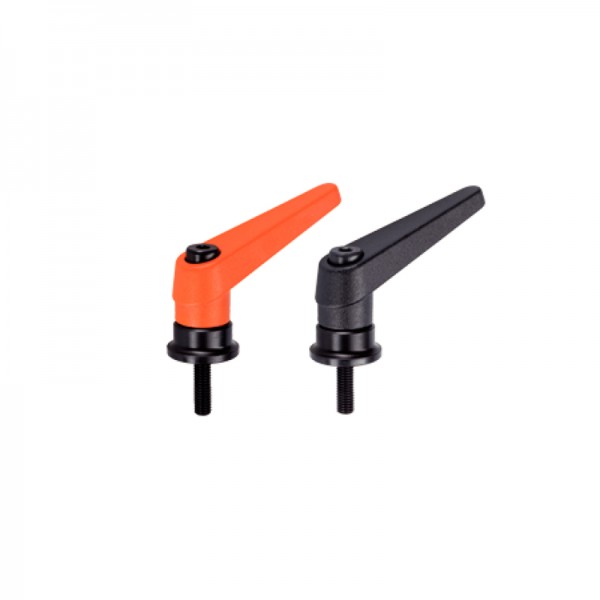

Halder - EH 24420.: Verstellbare Klemmhebel ‒ mit Axiallager, mit Schraube

Die Vorteile des Axiallagers:

Doppelte Spannkraft mit gleicher Hebelgröße durch Verringerung der Flächenreibung.
Schonung des Bauteils durch feststehende Anlagefläche.
Geringes Setzverhalten durch höhere Vorspannkraft im Bolzen bzw. Gewinde.

Werkstoff

Hebel

Zink-Druckguss, kunststoffbeschichtet, orange ähnlich RAL 2004, strukturmatt

Innenteile

Stahl, nitriert, brüniert

Schraube

Stahl, nitriert, brüniert

Bedienung

Durch Anheben des Hebels wird die Verzahnung freigegeben. Der Hebel wird über die Verzahnung positioniert. Nach dem Loslassen rastet die Verzahnung ein.

Produkt auswählen

PDF technisches Datenblatt

Kontakt

Cod.	Produktbezeichnung	Anzahl & Warenkorb
24420.0030	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=18 mm / d2=M6 / l1=20 mm / orange \| 24420.0030	REGISTRIEREN / ANMELDEN
24420.0050	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=18 mm / d2=M6 / l1=27 mm / orange \| 24420.0050	REGISTRIEREN / ANMELDEN
24420.0130	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=22 mm / d2=M8 / l1=21 mm / orange \| 24420.0130	REGISTRIEREN / ANMELDEN
24420.0150	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=22 mm / d2=M8 / l1=36 mm / orange \| 24420.0150	REGISTRIEREN / ANMELDEN
24420.0230	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=25 mm / d2=M10 / l1=29 mm / orange \| 24420.0230	REGISTRIEREN / ANMELDEN
24420.0250	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=25 mm / d2=M10 / l1=47 mm / orange \| 24420.0250	REGISTRIEREN / ANMELDEN
24420.0330	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=30 mm / d2=M12 / l1=34 mm / orange \| 24420.0330	REGISTRIEREN / ANMELDEN
24420.0346	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=30 mm / d2=M12 / l1=50 mm / orange \| 24420.0346	REGISTRIEREN / ANMELDEN
24420.0350	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=30 mm / d2=M12 / l1=57 mm / orange \| 24420.0350	REGISTRIEREN / ANMELDEN
24420.0364	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=30 mm / d2=M12 / l1=65 mm / orange \| 24420.0364	REGISTRIEREN / ANMELDEN
24420.0384	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=30 mm / d2=M12 / l1=85 mm / orange \| 24420.0384	REGISTRIEREN / ANMELDEN
24420.0032	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=18 mm / d2=M6 / l1=20 mm / schwarz \| 24420.0032	REGISTRIEREN / ANMELDEN
24420.0052	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=18 mm / d2=M6 / l1=27 mm / schwarz \| 24420.0052	REGISTRIEREN / ANMELDEN
24420.0132	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=22 mm / d2=M8 / l1=21 mm / schwarz \| 24420.0132	REGISTRIEREN / ANMELDEN
24420.0152	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=22 mm / d2=M8 / l1=36 mm / schwarz \| 24420.0152	REGISTRIEREN / ANMELDEN
24420.0232	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=25 mm / d2=M10 / l1=29 mm / schwarz \| 24420.0232	REGISTRIEREN / ANMELDEN
24420.0252	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=25 mm / d2=M10 / l1=47 mm / schwarz \| 24420.0252	REGISTRIEREN / ANMELDEN
24420.0332	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=30 mm / d2=M12 / l1=34 mm / schwarz \| 24420.0332	REGISTRIEREN / ANMELDEN
24420.0348	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=30 mm / d2=M12 / l1=50 mm / schwarz \| 24420.0348	REGISTRIEREN / ANMELDEN
24420.0352	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=30 mm / d2=M12 / l1=57 mm / schwarz \| 24420.0352	REGISTRIEREN / ANMELDEN
24420.0366	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=30 mm / d2=M12 / l1=65 mm / schwarz \| 24420.0366	REGISTRIEREN / ANMELDEN
24420.0386	Verstellbare Klemmhebel, mit Axiallager, mit Schraube \| d1=30 mm / d2=M12 / l1=85 mm / schwarz \| 24420.0386	REGISTRIEREN / ANMELDEN

Verfügbarkeit: Auf Lager
